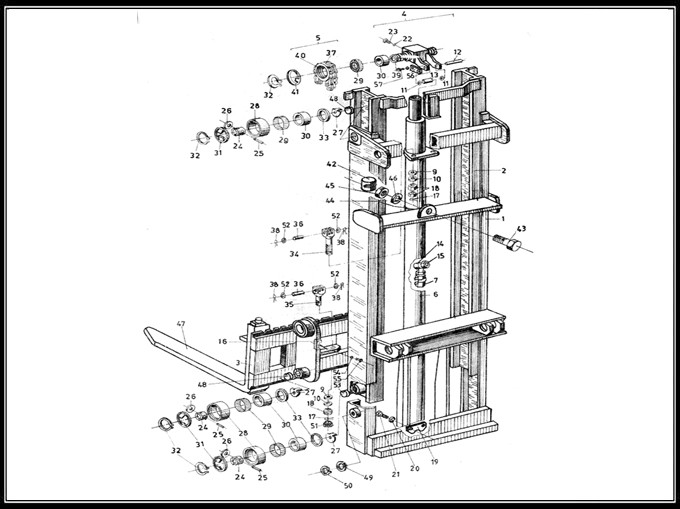

Рама подвижная ЕВ 717.33 717.33.17.02.00

№ Позиции

№ по каталогу

Наименование

Кол-во

717.33.17.00.00

Подъемное устройство, вариант 3.3

1

1

717.33.17.01.00

Неподвижная рама

1

2

717.33.17.02.00

Подвижная рама

1

3

717.33.17.03.00

Вертикальная каретка

1

4

717.33.17.04.00

Несущая балка в сборе

1

5

717.33.17.05.00

Цепь в сборе

2

6

2907.00.00.05

Плунжерный цилиндр ЦПС4 (70х1650)60

1

7

БДС1232-86/5,6

Нерегулируемый дроссель ДН-16 (2х9-5752)

1

9

717.33.07.00.02

Сферическая шайба

4

10

717.33.27.00.02

Коническая шайба

4

11

1784.33.06.00.03

Шайба

2

12

178833.03.00.08

Ось

1

13

1788.33.03.00.03

Ролик

1

14

717.33.17.06.02

Специальная накидная гайка

1

15

2705.07.00.30

Болт накидной гайки

1

16

7004.00.00.103

Ограничитель

1

17

БДС55-77

Шплинт 5х45

4

18

БДС744-72/5

Гайка М22

4

19

1788.33.03.00.04

Ограничитель

1

20

БДС833-71

Пружинная шайба 10Н

2

21

БДС1232-72/5,6

Болт I М10х20-8g

2

22

БДС833-71

Пружинная шайба 12Н

1

23

БДС1366-73/8,8

Винт М12х25-8g

1

24

8580.01.04.01

Корпус

8

25

8580.01.04.02

Ось

8

26

8580.01.04.03

Ролик

8

27

717.33.17.08.01

Шайба стопорная

2

28

8580.01.00.01

Ролик

2

29

INА 75х83х23

Игольчатый подшипник

14

30

INA IR 65х75х28

Втулка

14

31

8580.01.00.02

Крышка

12

32

БДС2170-77

Кольцо В65

14

33

8580.01.00.04

Шайба

2

34

8580.00.01.01

Длинный цепной болт

2

35

8580.00.01.02

Короткий цепной болт

2

36

7704.00.00.170

Ось

4

37

БДС4717-72

Пластинчатая цепь А-87х25(4х4)-А

2

38

БДС55-77

Шплинт 2х12

8

40

8580.00.02.03

Ролик

2

41

8580.00.02.05

Крышка

2

42

717.33.17.00.02

Корпус

1

43

717.33.17.00.03

Болт

1

44

717.33.17.00.04

Лента

1

45

БДС744-72/5

Гайка М14-6Н

1

46

БДС833-71

Шайба пружинная 14Н

1

47

9978.7.00.00.00-03

Клык вил (а сборе)

2

48

8595.01.00.01

Пробка

6

49

8620.00.01.02

Шайба

2

50

БДС2170-77

Кольцо В70

2

51

717.33.17.00.06

Корона

2

52

БДС270-78

Шайба АМ8

8

53

8580.01.00.08

Пробка

2

54

БДС833-71

Пружинная шайба 8Н

4

55

БДС1234-71/5,6

Болт I М8х30-8g

4

56

1788.33.03.00.07

Планка

1

57

БДС1230-72/8,8

Болт I М8х30-8g

2
